磁粉制動器恒流控制電路

臺靈機電官網 人氣：985 發表時間：2023-07-03 【小中大】

磁粉制動器工作原理：

在說明電路功能之前，先看下磁粉制動器的工作原理（摘自百度百科）：

1:磁粉制動器是采用磁粉作介質，在通電情況下形成磁粉鏈來傳遞扭矩的新型傳動元件，主要由內轉子、外轉子、激磁線圈及磁粉組成。

2:當線圈不通電時，主動轉子旋轉，由于離心力的作用，磁粉被甩在主動轉子的內壁上，磁粉與從動轉子之間沒有接觸，主動轉子空轉。

3:接通直流電源后產生電磁場，工作介質磁粉在磁力線作用下形成磁粉鏈，把內轉子、外轉子聯接起來，從而達到傳遞，制動扭矩的目的。

電路功能：

磁粉制動器的轉矩與激磁電流的大小基本成線性關系,改變激磁電流可以調節制動轉矩大小。因此本例電路通過輸入的PWM信號，改變磁粉制動器恒流源控制電路電流的大小，以此來控制轉矩。

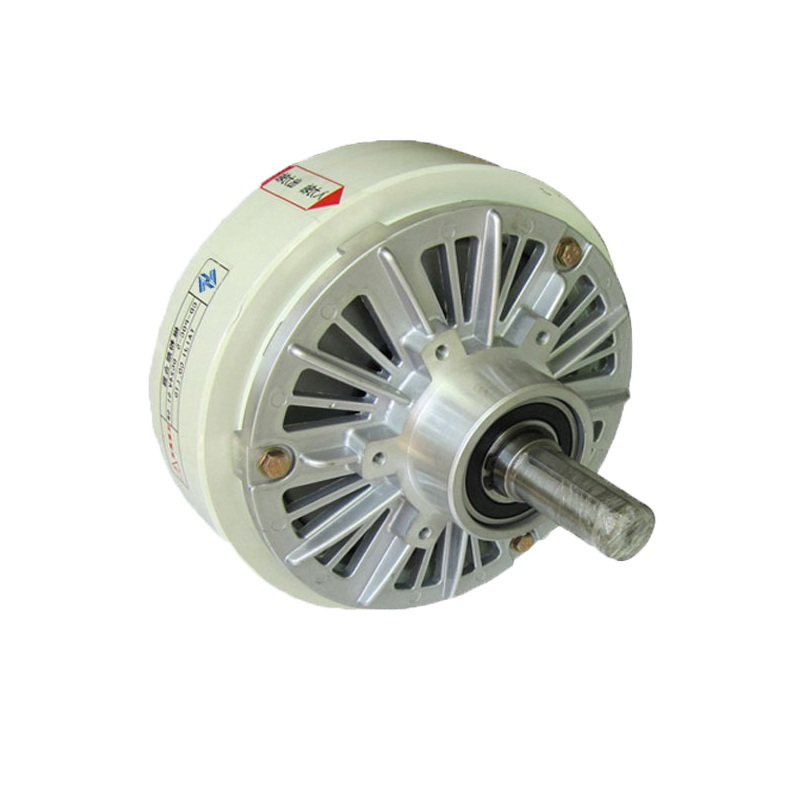

磁粉制動器

電路分解：

本例電路信號走向只有一個方向，順著信號走線，整個電路可分為光耦隔離部分，PWM信號反相放大濾波部分，以及磁粉制動器的恒流源電路控制部分。

整個電路的工作過程：

本例電路是基于嵌入式微處理器的張力控制器中的一小塊單元電路。利用單片機的脈寬調制（PWM）功能輸出PWM信號。

磁粉制動器
