電磁斷電剎車器斷電工作原理

臺靈機電官網 人氣：3408 發表時間：2020-04-02 【小中大】

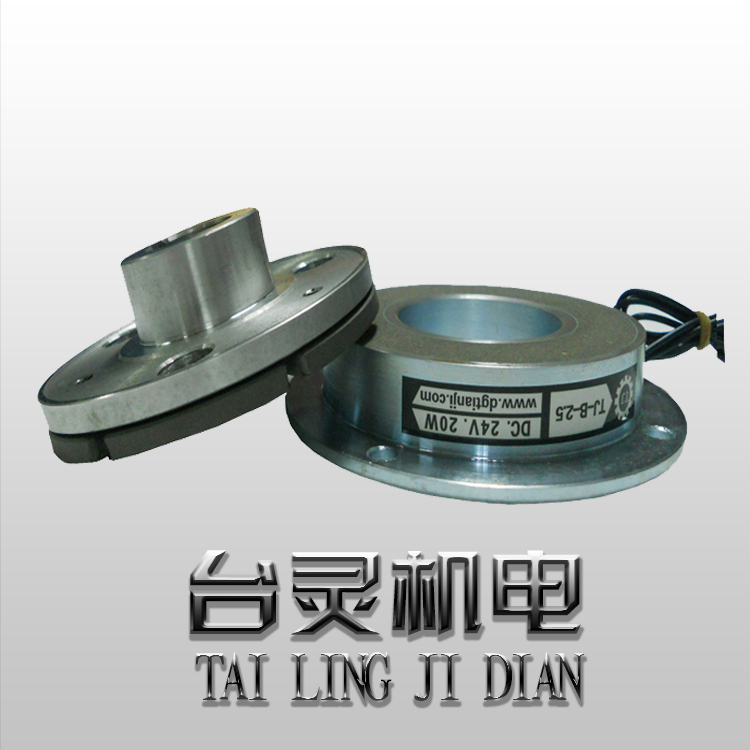

斷電制動器的主要參數如下：斷電制動器包括一個磁軛，勵磁線線圈，彈簧，摩擦盤，電樞，花鍵襯套，安裝螺釘，調節（空心）螺釘，手動釋放裝置（或螺絲釋放裝置）等組成。

電磁斷電剎車器安裝在電機的后端蓋（或設備的法蘭）上；將安裝螺絲調整到指定的氣隙值；花鍵軸套固定在電機軸上，摩擦盤的外齒與內花鍵齒配合工作時傳遞扭矩，摩擦盤可在花鍵軸套上軸向移動。

當斷電制動器的勵磁線圓通電時，線圈產生磁場以將電樞吸引到磁軛，并且電樞與摩擦盤分離。此時，電機軸與摩擦盤一起正常旋轉；線圈斷電后，磁通消失，電樞被磁軛釋放，彈簧壓緊電樞，將摩擦片緊緊地壓在電動機的后蓋上，產生摩擦力達到制動目的。

干式單板電磁制動器（通電）：線圈通電時，會產生磁力以“使盤片（摩擦盤片）進入”。制動器處于組合狀態，并由傳動機構停止。彈回，制動器處于分離狀態并與從動結構分離。

電磁制動器是一種可以在短時間內使機器停機的裝置；制動器也可用于在短時間內降低或調節機器的速度。電磁制動器可分為：通電制動器和斷電制動器。斷電制動器的作用與通電制動器相反。上電是斷電制動器的組合。類似于電梯，斷電制動器也稱為“安全制動器”。這是斷電制動器。

電磁斷電剎車器結構簡單，安裝方便，動作靈敏，無空載轉矩，低噪音等。可用于各種類型的機械旋轉系統中，起到離合器，點動，變速和換向的作用。使用條件：使用電壓為DC24V，電壓波動不超過額定電壓的正負5％；摩擦表面不得被油和碎屑污染；安裝時應軸向定位，安裝在開口軸上時同軸度應不大于0.2mm，在安裝過程中將氣隙調整到指定值。
