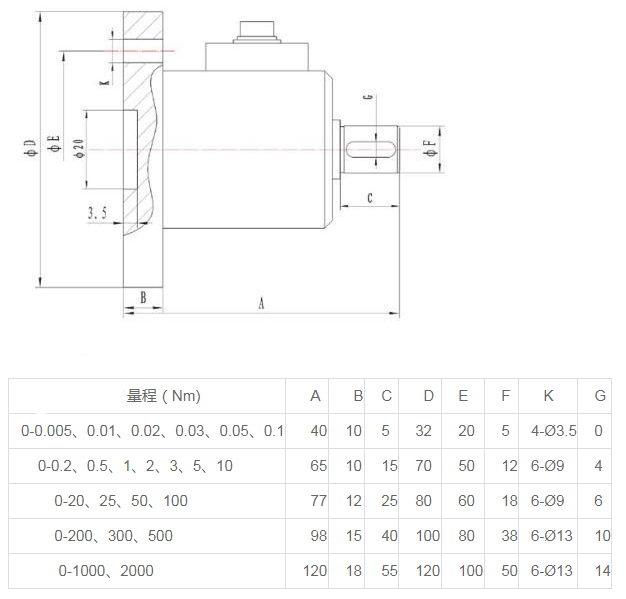

單法蘭軸式靜態扭矩傳感器采用一端軸一端法蘭設計，由于出色的穩定性、較高的測量精度和較高的性價和更加簡單的監控方式比而受到用戶的贊譽。安裝時是一端固定，另一端受力,傳感器的測量彈性體不參與相對運動，測試彈性體受的是相對反作用力。反作用扭矩傳感器系列產品具有平行軸連接，用于在線直接驅動測量。應用包括電動機，液壓泵，汽車變速箱，轉向系統和飛機執行器的測試。反作用力矩傳感器均提供≈1.0mV/V輸出信號或模擬量信號可輸入我們的任何數字顯示儀表。

測量范圍：2N.m、5N.m、10N.m、20N.m、50N.m、100N.m、200N.m、300N.m、500N.m、1KN.m、2KN.m、3KN.m、5KN.m、0KN.m、20KN.m、30KN.m、40KN.m、60KN.m、100KN.m
外供電源：5- 24VDC、±15VDC、24VDC
輸出信號：≈1mV / V、5-15KHz、4-20mA、0-20mA、0-5V、0-10V
測量精度：±0.5%F.S ; ±0.2%F.S ; ±0.1%F.S
過載能力：120%~150%F.S
響應頻率：100μs
工作溫度：-20°~ +60°
重 復 性：±0.1% F.S
非 線 性：±0.1% F.S
零點溫飄：±0.2% F.S

單法蘭軸式靜態扭矩傳感器測量原理: 將專用的測扭應變片用應變膠粘貼在被測彈性軸上并組成應變橋,向應變橋提供電源即可測得該彈性軸受扭的電信號。將該應變信號放大后,經過壓/頻轉換,變成與扭應變成正比的頻率信號。本系統的能源輸入及信號輸出是由兩組帶間隙的特殊環型變壓器承擔的,因此實現了無接觸的能源及信號傳遞功能。

應用范圍：1.檢測發電機,電動機,內燃機等旋轉動力設備輸出扭矩及功率。
